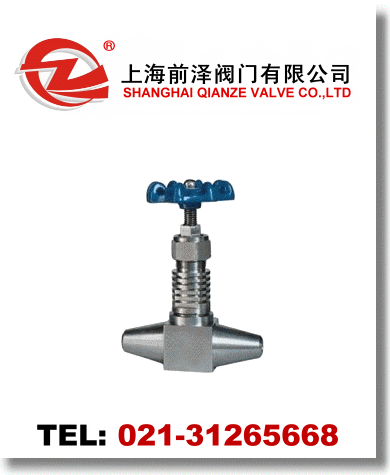

J61Y焊接針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927
J61Y焊接針型閥主要零件材料Materials for main parts
|
零件名稱
Part name |
閥桿、閥蓋、螺栓Body,Bonnet bolt |
閥桿、閥瓣密封圈Stem,Disc,Gasket |
填料
Packing |
墊片
Gasket |
手柄
Hande |
|
J61Y-170V |
鉻鎳不銹鋼Cr.NiStainlesss steel |
不銹鋼
Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡膠石棉板Latex asbestos |
優質碳鋼
High grade
Garbon steelll |
J61Y焊接針型閥主要性能規范Chief property and specifieation
|
型號
Type |
公稱壓力
(MPa)
Nominal
pressure |
試驗壓力PS(MPs)
Test pressure |
工作壓力(MPa)
Working
pressure |
工作溫度(℃)
Working
temperature |
適用介質Applicable
mediun |
|
殼體Shell |
密封
（液）Seal |
密封
（氣）Seal |
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
電站、石油氣、水、油品等
Petroleun gas, Oil etc. |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ | |
