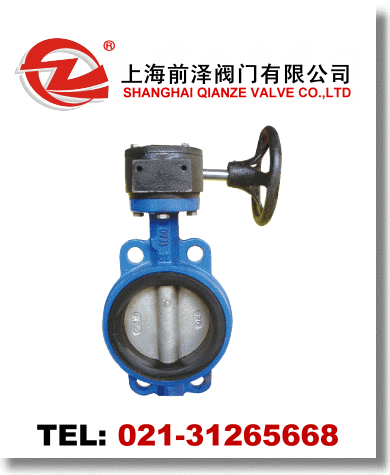

我公司研制的渦輪蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

渦輪對夾式蝶閥特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

渦輪對夾式蝶閥主要結束參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

渦輪對夾式蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

渦輪對夾式蝶閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

渦輪對夾式蝶閥主要外形連接尺寸單位：mm

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	309	180	200	88	99	99
65	46	85	320	180	200	108	118	118
80	46	95	340	180	200	124	132	132
100	52	105	360	180	200	144	156	156
125	56	129	405	180	200	174	184	184
150	56	132	450	270	280	199	211	211
200	60	165	607	270	280	254	266	266
250	68	197	659	270	280	309	319	319
300	78	234	742	380	420	363	370	370
350	78	283	792	380	420	413	429	429
400	102	325	887	450	470	463	480	480
450	114	369	935	480	490	518	530	548
500	127	404	985	480	490	568	582	609
600	154	470	1243	480	490	667	682	720
700	165	503	1346	640	660	772	794	794
800	190	571	1466	640	660	878	901	901
900	203	621	1565	750	860	978	1001	1001
1000	216	702	1781	850	900	1078	1112	1112
1200	254	818	1965	850	900	1295	1328	1328
